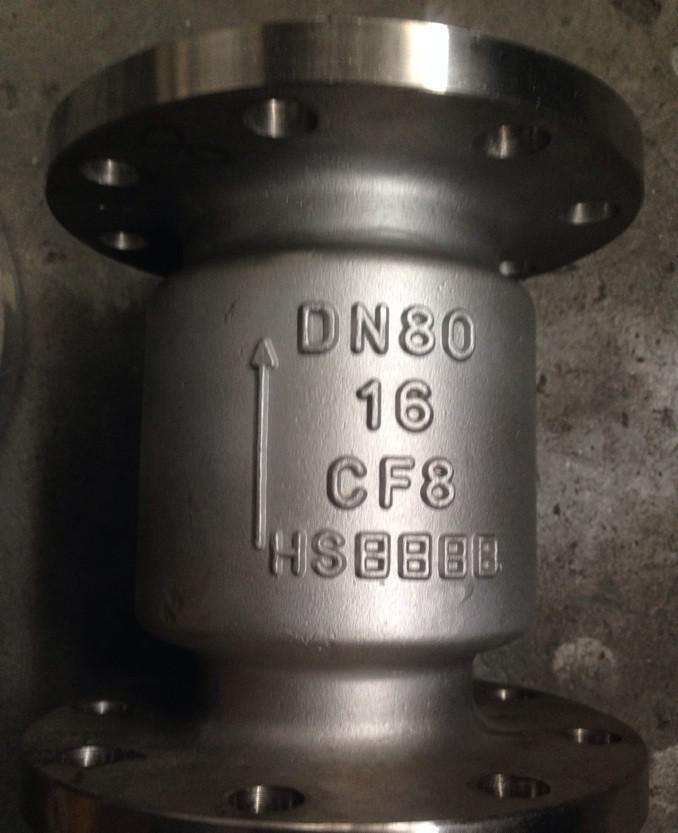

H42W不锈钢立式止回阀

H42W不锈钢立式止回阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

H42W不锈钢立式止回阀严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

设计制造标准:

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

主要性能规范:

型号

公称压力
PN(MPa)

试验压力P3(MPa)

适用温度(℃)

适用介质

壳体

密封

H42W-16C

1.6

2.4

1.76

≤425

水、油品

H42W-16P

≤200

弱腐蚀介质

H42W-25P

2.5

3.75

2.75

H42W-25R

腐蚀性介质

H42W-40P

4.0

6.0

4.4

弱腐蚀性介质

H42W-40R

腐蚀性介质

H42Y-40

水、油品

主要零件材料:

零件名称

阀体、阀瓣

导向阀

密封面

H42W-16C

碳钢

碳钢

碳钢

H42W-16P

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛不锈钢

H42W-25P

H42W-40P

H42W-25R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

铬镍钼钛不锈钢

H42W-40R

H42Y-40

碳钢

碳钢

堆焊硬质合金

H42W不锈钢立式止回阀结构图及主要连接尺寸:

公称通径DN

L

D

D1

D2

b

f

Z-фd

25

115

115

85

65

16

2

4-ф14

32

120

135

100

78

18

3

4-ф18

40

130

145

110

85

18

3

4-ф18

50

140

160

125

100

20

3

4-ф18

65

160

180

145

120

22

3

8-ф18

80

185

195

160

135

22

3

8-ф18

100

210

230

190

160

24

3

8-ф23

125

250

270

220

168

28

3

8-ф25

150

300

300

250

218

30

3

8-ф25

200

380

360

310

278

34

3

12-ф25

温馨提示:“H42W不锈钢立式止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
