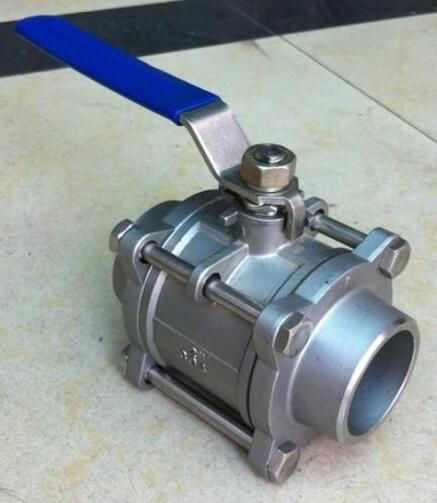

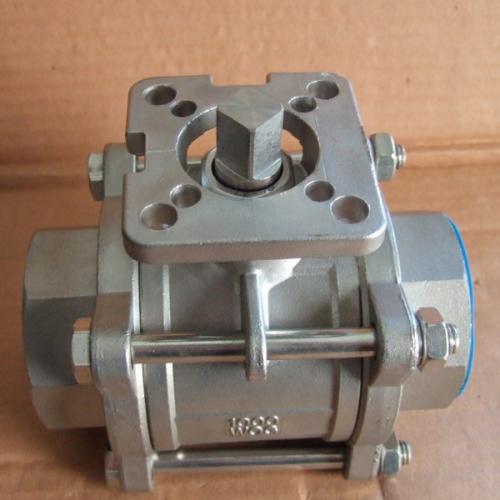

三片式承插焊球阀Q61F-16R

三片式承插焊球阀Q61F-16R

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

三片式承插焊球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

三片式承插焊球阀应用范围:

适用介质:水、油、气及某些腐蚀液体

三片式承插焊球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)

三片式承插焊球阀适用稳定范围:-20~232℃~350℃

三片式承插焊球阀公称压力:1.6-6.4MPa

三片式承插焊球阀结构特点:

适用于经常操作,启闭迅速、轻便。

1. 流体阻力小。

2. 结构简单,相对体积小,重量轻,便于维修。

3. 密封性能好。

4. 不受安装方向的限制,介质的流向可任意。

5. 无振动,噪声小。

三片式承插焊球阀标准规范:

设计制造标准:GB/T 12237-2007

结构长度标准:GB/T 12221-2005

承插焊标准:GB12224、ANSIB16.25

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 材质
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 FCD45
垫圈 不锈钢SS304 FCD45
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 B7
填料压盖螺母 不锈钢SS304 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 B8

主要尺寸及重量:

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20
温馨提示:“三片式承插焊球阀Q61F-16R”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
