详细介绍

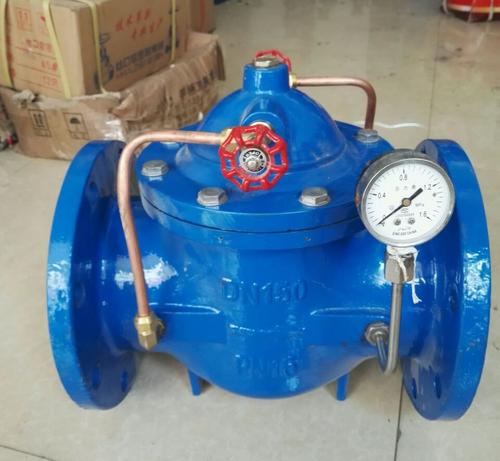

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。200X减压稳压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。200X减压稳压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。

调节导阀弹簧即可设定出口压力。


主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)最高进口压力(MPa)出口可调压力(MPa)适用介质介质温度(℃)

1.01.51.11.00.09-0.8水0-80

1.62.41.761.60.10-1.2

2.53.752.752.50.15-1.6

主要零件材料

零件名称零件材料

阀体阀盖WCB

阀座阀盘铜合金

密封圈 O型圈丁**橡胶

阀杆2Cr13

弹簧50CrVA

针型阀铜合金

球阀铜合金

浮球阀铜合金

微型过滤器不锈钢

主要连接尺寸

DNLAA1HH1FD

mmD1

mmD2

mmn-Φd

mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5

201802921363422471161051051057575755858564-13.54-13.54-14

251802921363422471161151151158585856868654-13.54-13.54-14

321802921363422471161401401401001001007878764-17.54-17.54-18

402403301553952781701501501501101101108888844-17.54-17.54-18

50240330155395278170165165165125125125102102994-17.54-17.54-18

652503501654052981801851851851451451451221221184-17.54-17.58-18

802853651754303132102002002001601601601331331328-17.58-17.58-18

1003604101955103502752202202351801801901581581568-17.58-17.58-22

1254004552205603653102502502702102102201841841848-17.58-17.58-26

1504554752305854203552852853002402402502122122118-228-228-26

2005855302556754504603403403602952953102682682748-2212-2212-26

25065062330073047050039540542535035537032032033012-2212-2612-30

30080070034076049058044546048540041043037037038912-2212-2616-30

35086084041584052664050552055546047049043043044816-2216-2616-33

40096088043091057071556558062051552555048248250316-2616-3016-36

4501075930460103061078061564067056558560053255054820-2620-3020-36

5001075980490113566583067071576062065066058558560920-2620-3320-36

60012301060530127072592078084084572577077068568572020-3020-3620-39

70016501130560146086598089591096084084087580080082024-3024-3624-42

800175012306101640975105010151025108595095099090590592824-3324-3924-48

温馨提示:“减压稳压阀200X-16C/25C”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
