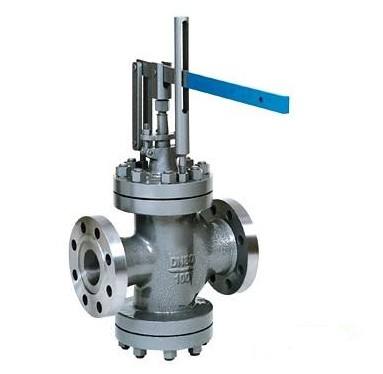

杠杆式蒸汽减压阀Y45H-16/25/40/64/100C

杠杆式蒸汽减压阀Y45H-16/25/40/64/100C

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

杠杆式蒸汽减压阀Y45H-16/25/40/64/100C广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%

产品结构组成:

减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。
杠杆式蒸汽减压阀Y45H-16/25/40/64/100C产品应用:

  本产品主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

主要技术参数:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.76

2.75

4.4

7.04

11.0

17.6

进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

减压比0.6

渗漏量

0.5%QMax

温量-压力等级

ANSI B16.34

杠杆式蒸汽减压阀Y45H-16/25/40/64/100C主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

304

阀瓣

2Cr13

阀杆

2Cr13

垫片

柔性石墨/1Cr18Ni9

导向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45

温馨提示:“杠杆式蒸汽减压阀Y45H-16/25/40/64/100C”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
