固定比例式减压阀YB43X-10T/16T

固定比例式减压阀YB43X-10T/16T

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

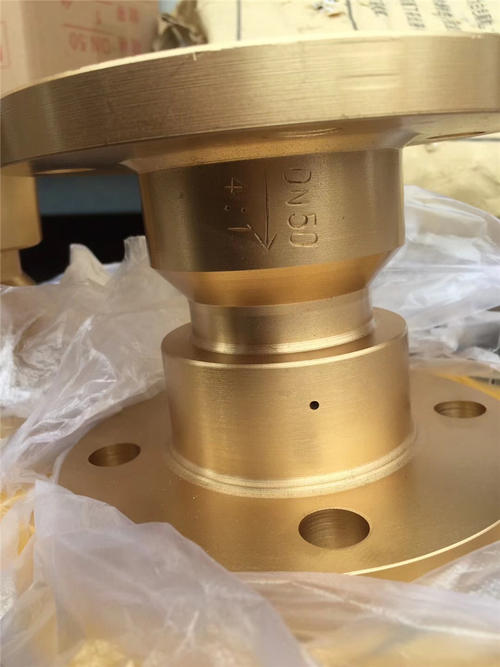

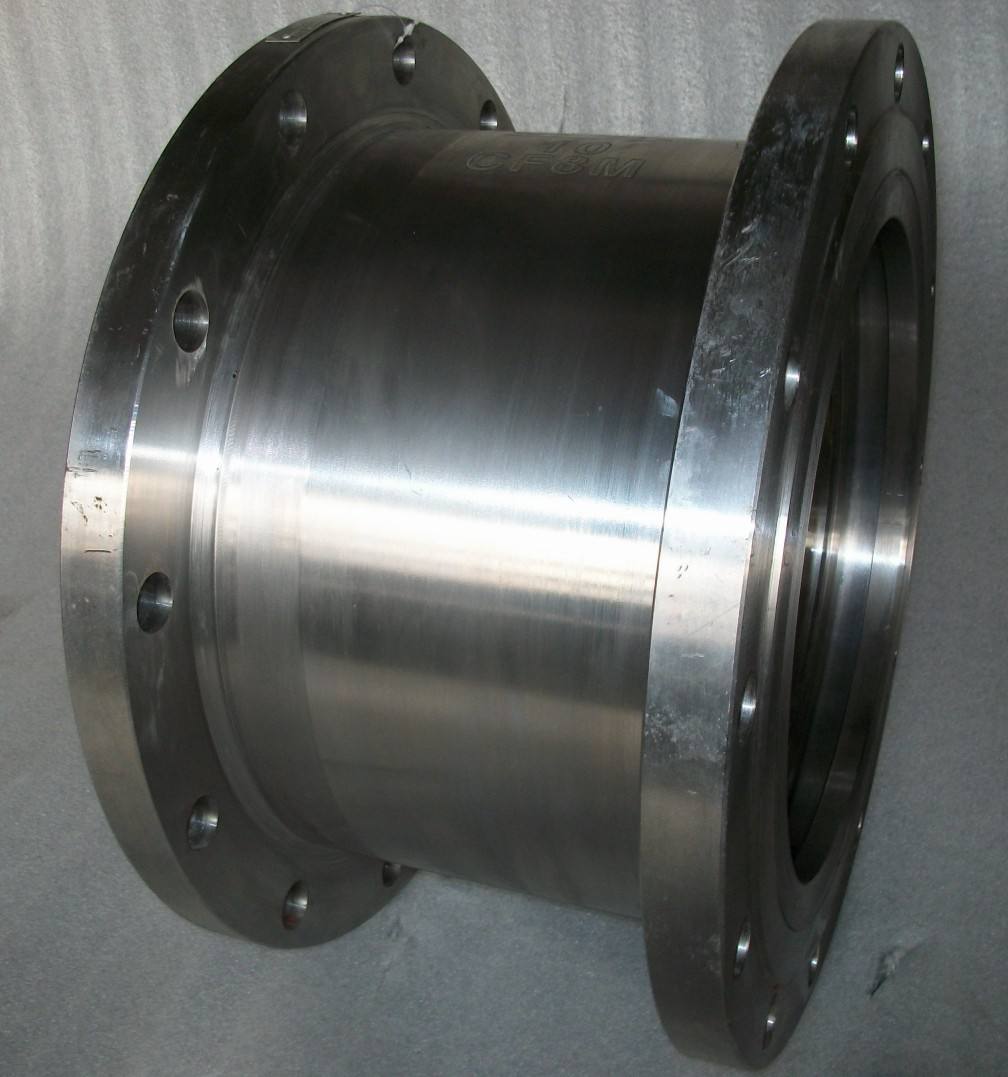

固定比例式减压阀YB43X-10T/16T外形美观,质量可靠,比例准确,工作平稳.既减动压也减静压。比例式减压阀主要由阀体、进口法兰、活塞、大缸套、小缸套、出口法兰及O型圈、密封垫等零件组成。比例式减压阀是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差,改变阀后的压力达到减压目的。比例式减压阀结构独特、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”,并且有减少乃至消除“水锤”现象对管件与供水器具的破坏,消除不必要的振动,节约水源保护管网的作用。在减压阀进口压力P1的作用下,活动的活塞被推开,介质流过。由于活塞两端的截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。Y13X型比例式减压阀也是一种自动阀门。该阀利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况,达到减压目的。Y13X-16T型比例式减压阀外形美观、内件抗磨损、耐腐蚀、比例准确、工作平稳。广泛应用于生活给水、消防分区供水系统。

YB43X结构特点及工作原理

Y13X型比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。本阀阀体由两部分组成,并采用内螺纹连接式。阀内有活塞为灯罩式,底部有数个圆孔,底面接有阀座(丁**橡胶)与阀体直接密封。该阀结构严谨、新颖、运行流畅(水流稳,无噪声)、体形轻巧(节约安装空间)、便于安装、减压比例稳定,即减“动压”又减“静压”,材料采用全铜或不锈钢,适用于清洁水和海水,不怕结垢和锈蚀。

YB43X工作原理

Y13X型比例式减压阀在进口压力流动介质的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。

YB43X产品特点:

● 运用液压原理控制调节,结构简单

● 减压比例准确, 大流量通行

● 既减动压, 也减静压

● 运行平稳无噪音、无震动、消减水锤、保护管网

● 适用于任意角度安装

● 重量轻、体积小、安装维修方便

YB43X安装和使用

1、 安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣、氧化皮等赃物流入阀内,影响阀门正常工作。

2、 减压阀应安装便于操作和维修的地方,并且必须直立安装在水平管路上,应注意使管路中介质的流向与阀体上箭头所示方向*,切勿装反。

3、 减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。

4、 减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。

5、 安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。

6、 减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。

产品名称:比例式减压阀产品特点:固定比比例式减压阀,比例式减压阀,减压阀

二、YB43X 主要技术参数:

适用介质

水、气体

适用温度

≤90℃

压力误差

≤8%

zui小开启

2:1

0.2MPa

压力

3:1

0.3MPO

连接形式

法兰、内螺纹

主要零件

阀体

锡青铜

不锈钢

铸铁

材料

内件

锡青铜

不锈钢

锡青铜或不锈钢

三、上海申弘牌YB43X主要外形尺寸

(法兰连接尺寸PNl.OMPa按GB4216.4—84标准):

Y43X-A比例式减压阀主要技术参数

型号

公称压力
PN(MPa)

公称通径
DN(MM)

L

Y43X-10T(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-A比例式减压阀主要外形尺寸

(法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准)

公称通径DN(MM)

尺寸(MM)

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80

温馨提示:“固定比例式减压阀YB43X-10T/16T”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
