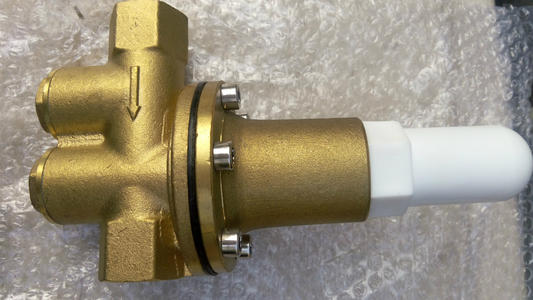

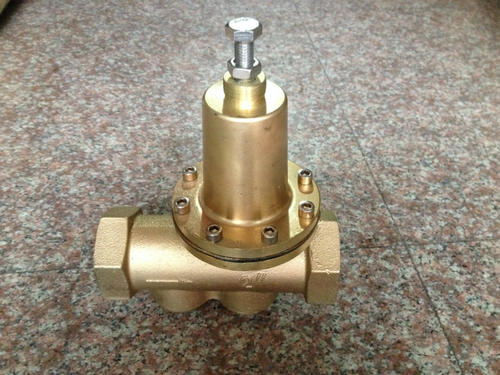

黄铜减压阀200P-10/16T

黄铜减压阀200P-10/16T

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

黄铜减压阀200P-10/16T由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本产品主要用于蒸汽管路,起减压稳压作用。

200P黄铜减压阀安装和使用

1、 安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣、氧化皮等赃物流入阀内,影响阀门正常工作。

2、 减压阀应安装便于操作和维修的地方,并且必须直立安装在水平管路上,应注意使管路中介质的流向与阀体上箭头所示方向*,切勿装反。

3、 减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。

4、 减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。

5、 安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。

6、 减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。

200P 主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
zui高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.09-0.8 0.1-1.2
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
渗漏量 0
工作温度 0℃-80℃

200P主要零件材料

零件名称 零件材料
阀体 阀盖 铜合金
阀座 H62
阀瓣 H62
阀杆 H62
O型圈 丁橡胶
密封圈 丁橡胶
膜片 夹织物丁橡胶
调节弹簧 60Si2Mn
过滤器 不锈钢
温馨提示:“黄铜减压阀200P-10/16T”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
