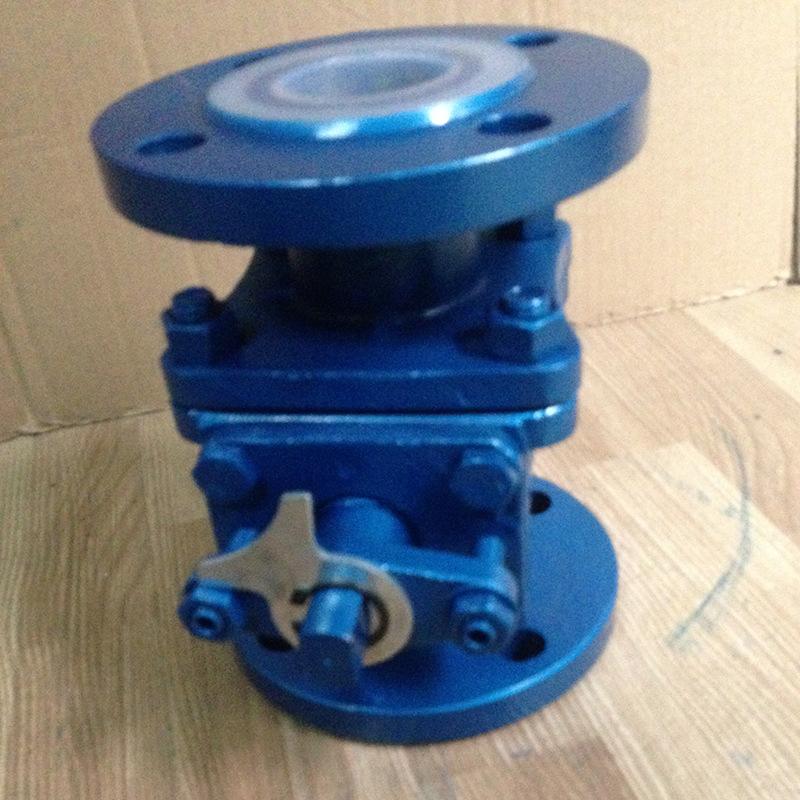

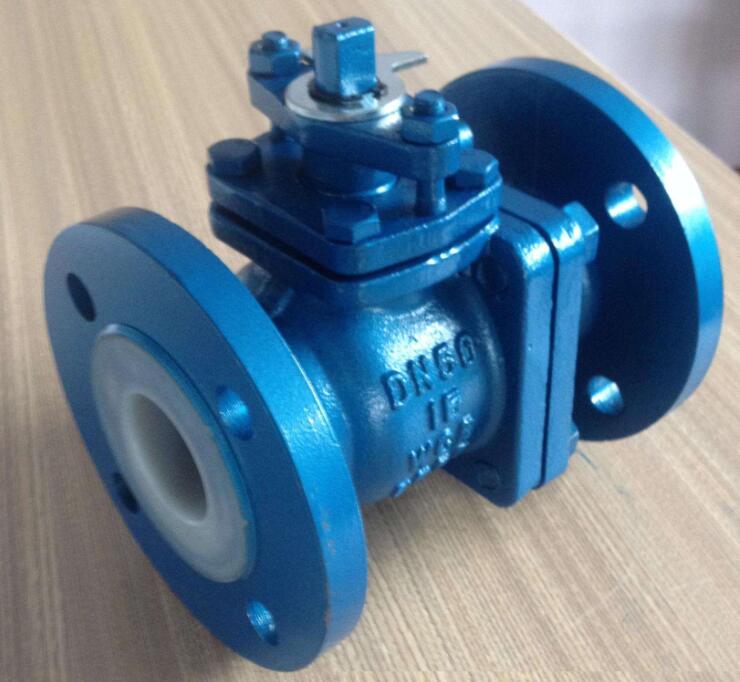

衬氟法兰球阀Q41F46-16C

衬氟法兰球阀Q41F46-16C

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

衬氟法兰球阀Q41F46-16C是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.

本厂球系列为Q41型,为对开二片式结构型式.

1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

3、采用全塑料衬里工艺,耐介质的强腐蚀。

不同介质怎么选择衬氟材料:

各种有机溶剂,无机腐蚀液(氧化性酸类)

使用温度:-195~120

特点:耐热性,电性能和化学稳定性仅次于F4,机械强度,蠕变性能,硬度比F4好些

聚丙烯: RPP

适用介质:无机盐类的水溶液,无 机 酸类,碱类的稀或浓溶液。

使用温度:-14~80

特点:最轻的塑料之一,其屈服,拉伸和压缩强度,硬度均优于低压聚乙烯,有很突出的刚性,耐热性好,易成型,优廉。改性后动击性,流动性,弯曲弹性。

聚氯乙烯: 硬质)PVC

适用介质:耐水,浓碱,非氧化性酸,链烃,油和臭氧等。

使用温度:0-55

特点:机械强度较高,化学稳定性及介电性能优良,耐油性和抗老性也较好,易熔接

及粘合,价格较低。

聚四氯乙烯 PTFE(F4)

使用介质:强酸,强碱,强氧化剂等。

使用温度:-200~180

特点:具有优异的化学稳定性,有很高的耐热性,耐寒性,磨擦系数很低,是极好的 自润滑材料,但机械性能较低,流动性差,热膨胀大。

聚偏氯乙烯 PVDF(F2)

使用介质:耐大多数化学药品和溶剂,

使用温度:-70~100

特点:拉绅强度与压缩强度比F4好,耐弯折,耐候,耐辐射。耐光和老化等,最大特 点是韧性好,易成型。

聚烯烃:PO

适用介质: 各种浓度的酸碱盐及某些有机溶剂。

使用温度:-58~80

特点:是目前世界最理想的防腐材料,已广泛用于旋转成型的大型设备和管道件内衬

衬氟法兰球阀Q41F46-16C主要零件的材料说明:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

WCB

CF8

CF8M

CF3

CF3M

3

衬里/阀座

PCTEF(F3)FEPF46)、PFA(可溶性F4)、PPPO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFEF4

PTFEF4

PTFEF4

6

支架

35

1Cr18Ni9Ti

1Cr18Ni9Ti

7

螺栓

35

1Cr17Ni2

1Cr18Ni2

8

紧固螺母

45

0Cr18Ni9

0Cr18Ni9

9

操作手柄

WCB

WCB

WCB

温馨提示:“衬氟法兰球阀Q41F46-16C”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
