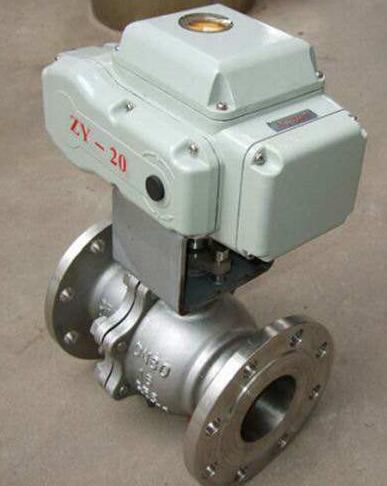

Q941F电动不锈钢法兰球阀具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。工作压力可达到16.0MPa,设计温度550以下。

执行机构:

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手操机构

Q941F电动不锈钢法兰球阀产品特点:

1.流体阻力小,其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

1.6MPa外形和连接尺寸:

Q941F-16

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

15

1/2″

130

95

65

46

4-Φ14

14

2

190

196

20

3/4″

140

105

75

56

4-Φ14

16

2

195

196

25

1″

150

115

85

65

4-Φ14

16

2

210

196

32

1 1/4″

165

135

100

76

4-Φ18

18

3

220

196

40

1 1/2″

180

145

110

84

4-Φ18

18

3

230

196

50

2″

200

160

125

99

4-Φ18

20

3

265

196

65

2 1/2″

220

180

145

118

4-Φ18

20

3

300

255

80

3″

250

195

160

132

8-Φ18

20

3

325

255

100

4″

280

215

180

156

8-Φ18

22

3

350

255

125

5″

320

245

210

184

8-Φ18

22

3

375

255

150

6″

360

280

240

211

8-Φ22

24

3

420

255

200

8″

400

335

295

266

12-Φ22

24

3

460

255

2.5MPa外形和连接尺寸:

Q941F-25

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

15

1/2″

130

95

65

46

4-Φ14

14

2

190

196

20

3/4″

140

105

75

56

4-Φ14

16

2

195

196

25

1″

150

115

85

64

4-Φ14

16

2

210

196

32

1 1/4″

165

135

100

76

4-Φ18

18

3

220

196

40

1 1/2″

180

145

110

84

4-Φ18

18

3

230

196

50

2″

200

160

125

99

4-Φ18

20

3

265

196

65

2 1/2″

220

180

145

118

4-Φ18

22

3

300

255

80

3″

250

195

160

132

8-Φ18

24

3

325

255

100

4″

280

235

190

156

8-Φ22

24

3

350

255

125

5″

320

270

220

184

8-Φ26

26

3

375

255

150

6″

360

300

250

211

8-Φ26

28

3

420

255

200

8″

400

360

310

274

12-Φ26

30

3

460

255
