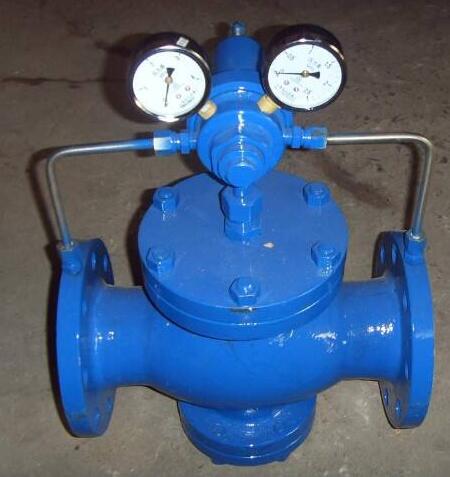

YK43X/F气体减压阀

YK43X/F气体减压阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

YK43X/F气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。YK43型气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

YK43X/F气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

YK43X/F气体减压阀主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB/FCB*

阀座 阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座 导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀 导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体 导阀盖

25/304*

YK43X/F气体减压阀主要技术参数和性能指标:

公称压力(Mpa)

1.6

2.5

4

6.4

10

16

壳体试验压力(Mpa)*

2.4

3.75

6

9.6

15

24

密封试验压力(Mpa)

1.6

2.5

4

6.4

10

16

最高进口压力(Mpa)

1.6

2.5

4

6.4

10

16

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1

渗漏量

X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

*:壳体试验不包括膜片、顶盖

YK43X/F气体减压阀用于氧气介质时的材料:

流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

YK43X/F气体减压阀结构图:

YK43X/F气体减压阀结构图

YK43X/F气体减压阀外形尺寸

(PN1.6-4.0) 单位:mm

公称通径DN

外 形 尺 寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465

温馨提示:“YK43X/F气体减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
