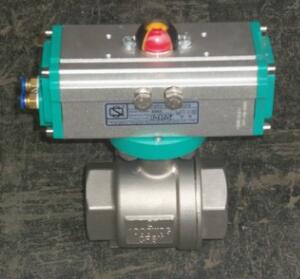

Q611F不锈钢内螺纹气动球阀

Q611F不锈钢内螺纹气动球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Q611F不锈钢内螺纹气动球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项:

根据不同控制和要求可选择下列附件:

1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

2、调节型附件:电气定位器、气动定位器、电气转换器。

3、气源处理附件:空气过滤减压阀、气源处理三联件。

4、手动机构:HVSD手操机构:

执行标准:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。

Q611F不锈钢内螺纹气动球阀主要性能规范:

公称通径mm

DN15-DN300


材料代号

C

P

R


主要
零件

阀体

WCB

ZG1Cr18
Ni9Ti

ZG1Cr18Ni
12Mo2Ti


球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi


阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi


密封圈

增强聚四氟乙烯 对位聚苯 金属密封


填料

聚四氟乙烯 柔性石墨


适用
工况

适用
介质

蒸汽、
水、油品

硝酸类

醋酸类


适用
温度

-28℃ - 300℃


执行器

型号

DA/SR系列、GTD/GTE系列、QGSY系列等


气源
压力

0.4-0.7MPa


试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8














主要外形及连接尺寸表:

公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

1.6MPa

2.5MPa

4.0MPa

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求

15

130

95

65

14

4-14

130

95

65

16

4-14

130

130

65

16

4-14

20

130

105

75

14

4-14

130

105

75

16

4-14

150

150

75

16

4-14

25

140

115

85

14

4-14

140

115

85

16

4-14

160

160

85

16

4-14

32

165

135

100

16

4-18

165

135

100

18

4-18

180

180

100

18

4-18

40

165

145

110

16

4-18

165

145

110

18

4-18

200

200

110

18

4-18

50

203

160

125

16

4-18

203

160

125

20

4-18

230

230

125

20

4-18

65

222

180

145

18

4-18

222

180

145

22

8-18

290

290

145

22

8-18

80

241

195

160

20

8-18

241

195

160

22

8-18

310

310

160

22

8-18

100

305

215

180

20

8-18

305

230

190

24

8-23

350

350

190

24

8-23

125

356

245

210

22

8-18

356

270

220

28

8-25

400

270

220

28

8-25

150

394

280

240

24

8-23

394

300

250

30

8-25

480

300

250

30

8-25

200

457

335

295

28

12-23

457

360

310

34

12-25

600

375

320

38

12-30

温馨提示:“Q611F不锈钢内螺纹气动球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
