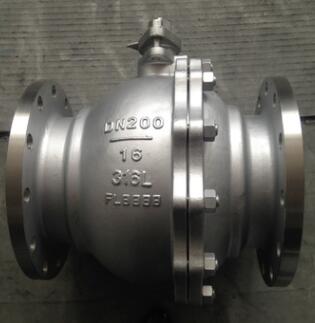

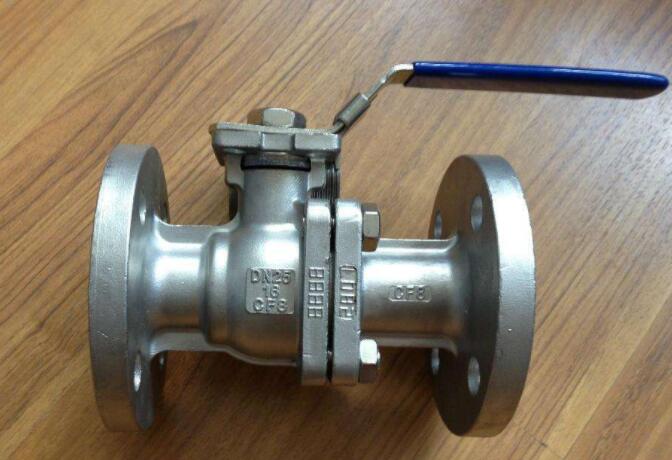

Q41F法兰不锈钢球阀

Q41F法兰不锈钢球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Q41F法兰不锈钢球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:

(1)流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

(2)开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

(3)密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

(4)阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

(5)球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

(6)球阀通道平整光滑,不易沉积介质,可以进行管线通球。

操作流程

1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转;

2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90;

3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°;

4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

用途:

在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

技术参数:

公称通径:DN15-DN300mm

公称压力:PN1.6-6.4MPa

适用温度:-29~150℃

适用介质:水、蒸汽、油品

材质:不锈钢等


Q41F法兰不锈钢球阀主要性能规范 Capability Criterion

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure

1.6

2.5

4.0

强度试验
Shell Test

2.4

3.8

6.0

水密封试验
Water Seal Test

1.8

2.8

4.4

气密封试验
Air Seal Test

0.4-0.7

主要外型尺寸

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF Q41F Q41PPL 16C 16P 16R
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰 RF Q41F Q41PPL 25 25P 25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200
温馨提示:“Q41F法兰不锈钢球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
