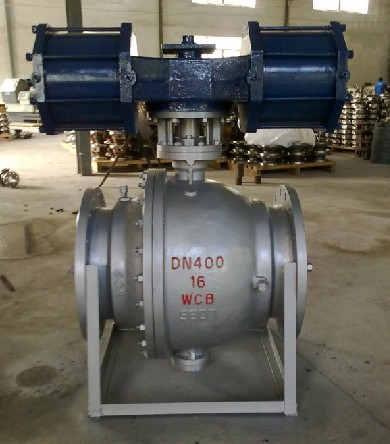

Q647F/H气动固定球阀

Q647F/H气动固定球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Q647F/H气动固定球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

主要零部件材质:

阀 体

球体、阀杆

阀 座

WCB

2Cr13

加玻纤增强聚四氟乙烯、对位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)


Q647F/H气动固定球阀主要性能规范:

型 号

试验压力ps(MPa)

工作温度(℃)

适用介质

壳 体

密封(液)

密封(气)

Q647F-10

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)

水、蒸汽、油品等

Q647F-16

硝酸等腐蚀性介质

强氧化性介质

Q647F-25

Q647F-64

醋酸等腐蚀性介质

Q647F-160

尿素等腐蚀性介质

PN1.0主要外型及连接尺寸:

PN1.0(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

90

150

394

150

280

240

210

22

8-23

572

130

200

457

200

335

295

265

24

8-23

636

203

250

533

250

390

350

320

26

12-23

726

245

300

610

300

440

400

368

26

12-23

859

399

350

686

350

500

460

428

26

16-23

927

498

400

762

400

565

515

482

26

16-25

1080

818

450

864

450

615

565

532

28

20-25

1120

1037

500

914

500

670

620

585

28

20-25

1150

1255

PN1.6主要外型及连接尺寸:

PN1.6(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

95

150

394

150

280

240

210

24

8-23

572

135

200

457

200

335

295

265

26

12-23

736

208

250

533

250

405

355

320

30

12-25

890

255

300

610

300

460

410

375

30

12-25

910

409

350

686

350

520

470

435

34

16-25

1020

518

400

762

400

580

525

485

36

16-30

1080

838

450

864

450

640

585

545

40

20-30

1120

1067

500

914

500

705

650

608

44

20-34

1150

1295

温馨提示:“Q647F/H气动固定球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
