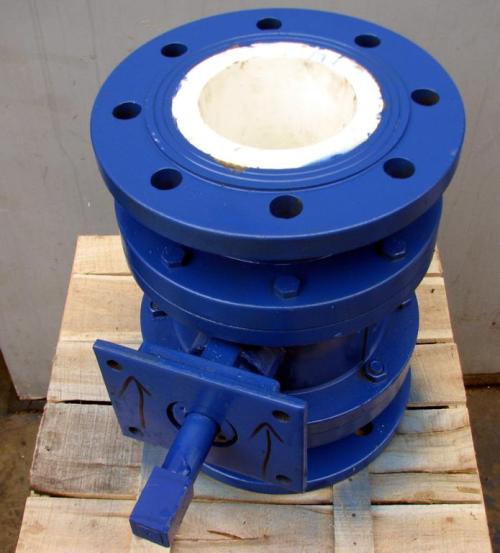

Q41TC手动陶瓷球阀

Q41TC手动陶瓷球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Q41TC手动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低,运行经济性高和寿命长(是钛阀的2~4倍)的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境,硬密封球阀尤其适用于带颗粒、纤维状介质环境。

技术参数:

球阀公称尺寸:DN15~DN200(0.5”~8”)

压力等级:PN6~PN40

ANSI 150~300LB(磅級)

阀体材质:碳钢WCB、A105

不锈钢304、316、304L、316L

球阀內件材质:结构陶瓷

结构长度标准:GB/T 12221—2005《金属阀门 结构长并》

ASME B16.10—2000 《阀门面对在与端对端尺寸》

连接方式:法兰连接

GB/T 9113.1 《平面、突面整体钢制管法兰》

JB/T 79.1-1994 《凸面整体铸钢管法兰》

ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》

JIS B2220-2004 《钢制管法兰》

驱动方式:手动

试验压力:强度试验1.5倍公称压力

密封试验1.1倍公称压力

灰渣试验1倍公称压力

陶瓷球阀使用温度:-20~300℃

特点:

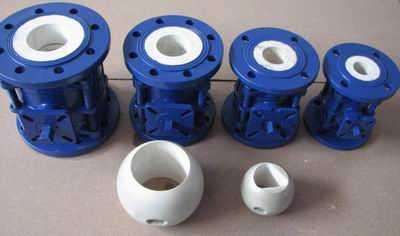

陶瓷球阀阀体为三段式结构,採用碳钢或不锈钢锻件,体型坚固,外形美观。阀门內部介质通过部分,球体、阀座、接管均为结构陶瓷材料。结构陶瓷化学稳定性好,硬度高(可達HRA88以上),可耐絕大部分酸堿介质腐蚀,並具有极好的耐磨損性能,解決了普通金属和塑料阀门耐磨損和耐腐蚀不能兼雇的问题。阀门陶瓷內件由一球体,二阀座,二接管共六件合理組成,整体结构简洁,流道顺畅,介质流动阻力小。球体与阀座密封面为球面硬密封,採用台湾引进的先进球面加工技术加工而成,表面特性好,真球度高,由于结构陶瓷具有自洁性和自润滑性,从而使整台阀门密封性能极好,達到零泄漏,且不需要很大的压力即可密封严紧,从而减轻阀杆扭矩,开关顺畅。

Q41TC手动陶瓷球阀主要外形连接尺寸:

公称压力PN(MPa)

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b

f

f6

Z-Фd

W

ФW

H

H1

1.6

15

130

95

65

45

-

14

2

-

4-14

140

-

85

-

20

140

105

75

55

-

14

2

-

4-14

140

-

90

-

25

150

115

85

65

-

14

2

-

4-14

150

-

99

-

32

165

135

100

78

-

16

2

-

4-18

180

-

105

-

40

180

145

110

85

-

16

3

-

4-18

200

-

126

-

50

200

160

125

100

-

16

3

-

4-18

250

-

140

-

65

220

180

145

120

-

18

3

-

4-18

300

-

165

-

80

250

195

160

135

-

20

3

-

8-18

350

-

178

-

100

280

215

180

155

-

20

3

-

8-18

500

305

230

380

125

320

245

210

185

-

22

3

-

8-18

800

305

280

405

150

360

280

240

210

-

24

3

-

8-23

800

305

310

460

200

400

335

295

265

-

26

3

-

12-23

1000

305

350

550

2.5

15

130

95

65

45

-

16

2

-

4-14

140

-

85

-

20

140

105

75

55

-

16

2

-

4-14

140

-

90

-

25

150

115

85

65

-

16

2

-

4-14

150

-

99

-

32

165

135

100

78

-

18

2

-

4-18

180

-

105

-

40

180

145

110

85

-

18

3

-

4-18

200

-

126

-

50

200

160

125

100

-

20

3

-

4-18

250

-

140

-

65

220

180

145

120

-

22

3

-

8-18

300

-

165

-

80

250

195

160

135

-

22

3

-

8-18

350

-

178

-

100

320

230

190

160

-

24

3

-

8-23

500

305

230

380

125

400

270

220

188

-

28

3

-

8-25

800

305

280

405

150

400

300

250

218

-

30

3

-

8-25

800

305

310

460

200

550

360

310

278

-

34

3

-

12-25

1000

305

350

550

温馨提示:“Q41TC手动陶瓷球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
