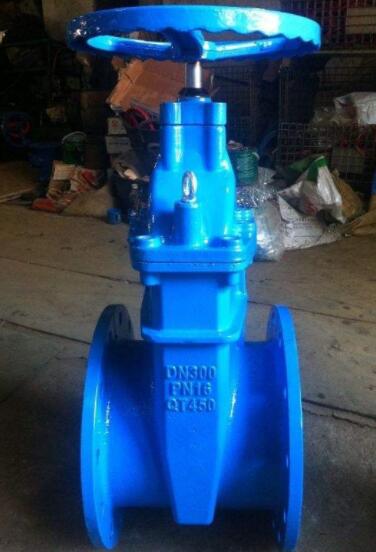

Z45X暗杆弹性座封闸阀

Z45X暗杆弹性座封闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Z45X暗杆弹性座封闸阀利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

产品优点:

整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。

2. 重量轻:阀体采用球铁制成,重量轻,安装方便。

3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。

4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。

5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。

技术参数

压力等级:1.0MPa、1.6MPa

阀体耐压:1.5MPa、2.4MPa

密封试验:1.1MPa、1.76MPa

工作温度:0~80℃

适用介质:水、气等

Z45X暗杆弹性座封闸阀主要零部件材料:

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁**橡胶

内六角螺栓

碳化处理

密封圈

丁**橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O”形密封圈

丁**橡胶

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

丁**橡胶

手轮(传动帽)

铸铁

主要技术参数:

公称压力:1.0~2.5MPa工作温度:0~80℃法兰标准:GB/T 17241.6 GB9113

公称通经:50~600mm适用介质:水、油、气等试验标准:GB13927 AP1598

主要外形连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

HA

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

HC

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750

温馨提示:“Z45X暗杆弹性座封闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
