BZ41W不锈钢保温闸阀

BZ41W不锈钢保温闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

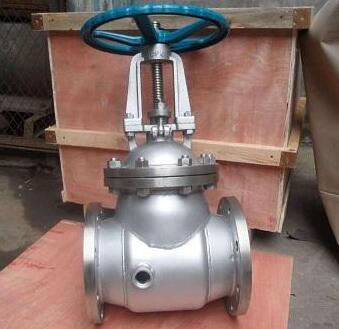

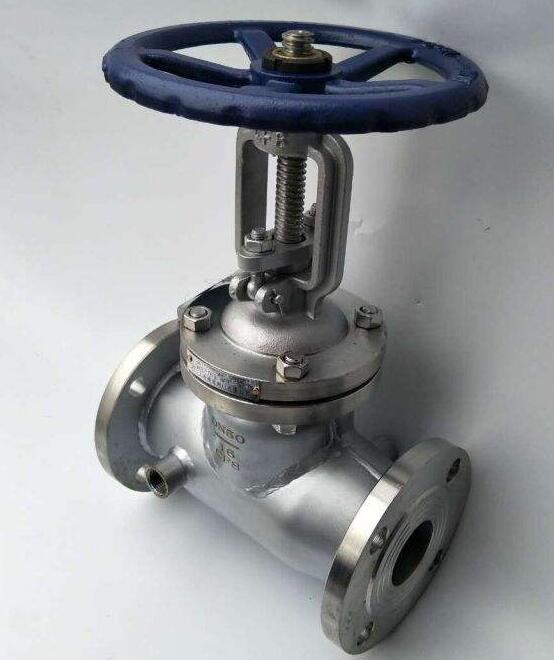

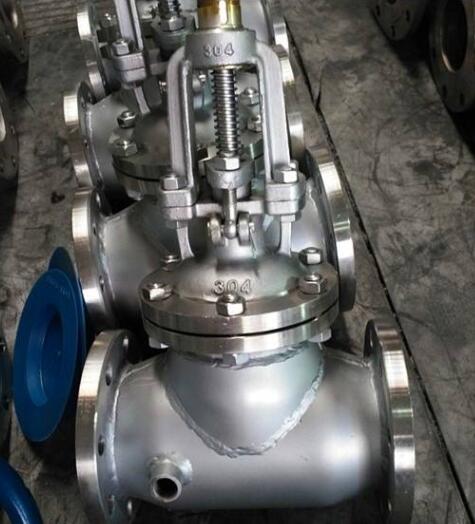

BZ41W不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

应用规范:

1、设计制造按GB12234-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927

BZ41W不锈钢保温闸阀主要零件材质:

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304 Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

1.6MPa保温闸阀主要连接尺寸:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

310

358

372

435

500

614

674

818

969

1145

W

mm

200

240

240

280

300

320

360

400

450

560

2.5MPa保温闸阀主要连接尺寸:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

358

373

435

500

614

674

818

969

1145

1145

W

mm

240

240

280

300

320

360

400

450

560

640

4.0MPa保温闸阀主要连接尺寸:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

280

310

350

400

450

550

650

750

H

mm

358

373

435

500

614

674

818

969

1145

1145

温馨提示:“BZ41W不锈钢保温闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
