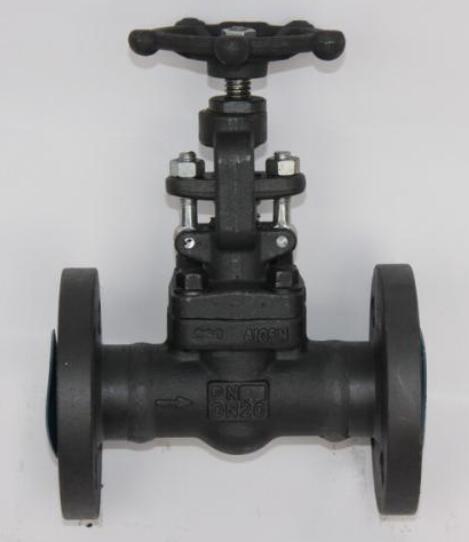

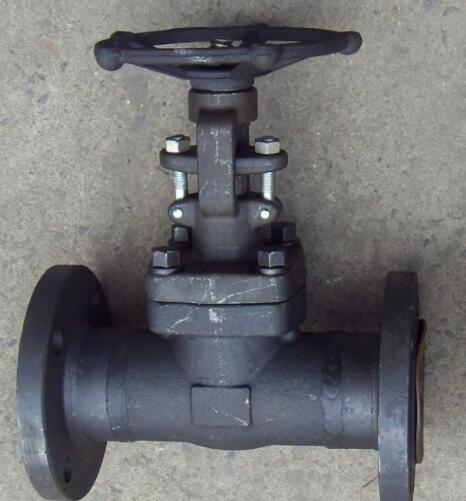

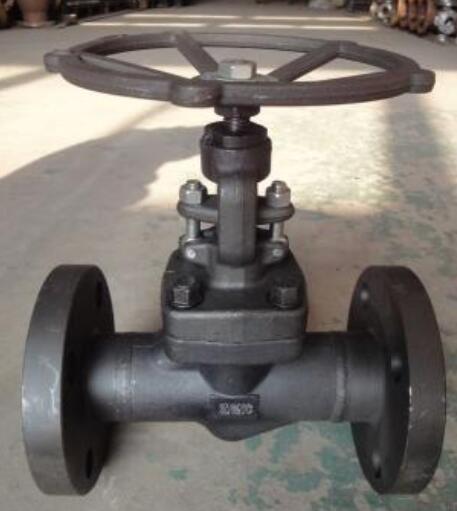

Z41Y锻钢法兰闸阀

Z41Y锻钢法兰闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Z41Y锻钢法兰闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。

产品结构特点:

1.产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。

2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长

3.阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4.采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。

7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

采用以下结构:

全径或缩径

结构长度按ANSI B16.10

法兰尺寸按ANSI B16.5

压力自紧式阀盖

明杆支架型(OS&Y)

自定心压板压套式

整体上密封座

整体阀体法兰

对焊接端符合ASME B16.25

RTJ阀体阀盖连接形式

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

Z41Y锻钢法兰闸阀主要零件的材料说明:

阀体

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M ZGCr18Ni9Ti

CF3

CF3M

阀盖

WCB

12Cr1MoV WC1

12Cr1MoV WC6

12Cr1MoV WC9

12Cr1MoV ZGCr5Mo

304 CF8

316 CF8M

CF3

CF3M

支架

WCB

WCB

WCB

WCB

WCB

CF8

CF8M

CF3

CF3M

闸板

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M

CF3

CF3M

阀杆

2Cr13

25Cr2MoV

阀座

25

304

304

304

304

304

304

304

304

密封环

包覆垫、增强柔性石墨

填料

增强柔性石墨

阀杆螺母
ZCuA110Fe3

法兰标准符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。

150Lb-600Lb标准材质明细表:

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

900Lb-2500Lb标准材质明细表:

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

温馨提示:“Z41Y锻钢法兰闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
