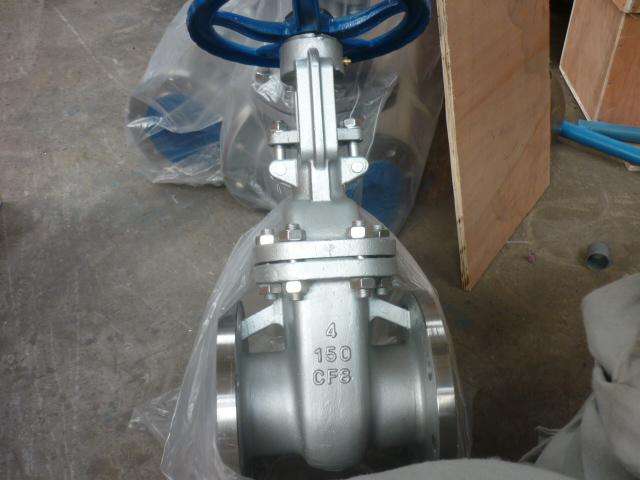

Z41W美标不锈钢闸阀

Z41W美标不锈钢闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Z41W美标不锈钢闸阀适用于公称压力PN1.0~16.0MPa,工作温度-29~425℃(碳钢)及-40~200℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。

特点:

①产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准AP16D和API600要求。

②结构紧凑、体积小、刚性好、密封安全可靠。

③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。

④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级600~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。

⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。

不锈钢美标闸阀标准:

设计与制造
结构长度
法兰尺寸
对焊连接尺寸
压力温度等级
试验与检验
AP1 600
ANS1B16.10
ANS1B16.5a
ANS1B16.25
ANS1B16.34
AP1598

压力试验:

公称压力
强度试验
水密封试验
气密封试验
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
150
3.1
450
2.2
315
0.5~0.7
60~100
300
7.8
1125
5.6
815
600
15.3
2225
11.2
1630
900
23.1
3350
16.8
2440
1500
38.4
5575
28.1
4080
2500
64.6
9367
47.4
6873

Z41W美标不锈钢闸阀主要零件材料及性能:

壳体
ASTM A216WCB
ASTMA351 CF8
闸板
WCB
CF8
CF8M
Monel
阀杆
F6a
F304
F316
Monel
F304
闸板密封面
13Cr
13Cr
STL
304
STL
316
STL
Monel
304
304
STL
阀座密封面
13Cr
STL
STL
304
STL
316
STL
Monel
304
STL
STL
壳体
ASTM A351 CF3
ADTM A351 CF8M
ASTM A351 CF8
闸板
阀杆
F304L
F316
F316L
闸板密封面
304L
304L
STL
316
316
STL
316L
316L
STL
阀座密封面
304L
STL
STL
316
STL
STL
316L
STL
STL
温馨提示:“Z41W美标不锈钢闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
