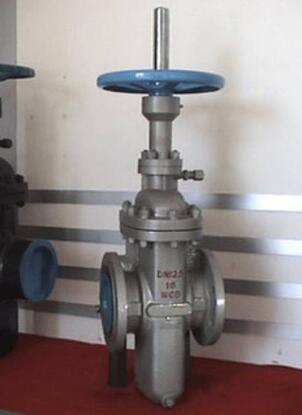

Z543WF伞齿轮平板闸阀

Z543WF伞齿轮平板闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

Z543WF伞齿轮平板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式,适用于天然气、油品、化工、城建、环保等行业,其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。

公称压力

产品型号

1.0~16.0MPa 150~900Lb

无导流孔

Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY

有导流孔

Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

性能规范:

压力等级

常温下压力试验(MPa)

适用温度(℃)

适用介质a

壳体

左密封

右密封

低压密封

“G”型

“D”型

普通型

“KZ”型

“Z”型

公称压力(MPa)

1.0

1.5

1.1

1.1

0.6

-29~250

-45~121

-29~121

含H2S和CO2>500Mg/m3的介质

石油、天然气、水等

1.6

2.4

1.76

1.76

0.6

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

10.0

15.0

11.0

11.0

0.6

16.0

24.0

17.6

17.6

0.6

磅级 Lb

150

2.93

2.07

2.07

0.6

300

5.52

5.52

5.52

0.6

400

10.0

7.31

7.31

0.6

600

15.0

11.03

11.03

0.6

900

22.4

16.54

16.54

0.6

Z543WF伞齿轮平板闸阀主要零件材料:

零件名称

阀体、阀盖

闸板

阀杆

阀座

阀杆螺母

密封圈

填料

密封指

“Z”

WCB

合金钢(特殊处理)

不锈钢

合金钢(特殊处理)

铝青铜

填充四氟

填充四氟、膨胀石墨

耐油密封脂

“KZ”型

抗硫不锈钢

抗硫密封脂

抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

1.0-2.5MPa主要外型尺寸及重量:

公称压力
(MPa)

尺寸(mm)

DN(mm)

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

1.0

L

229

254

267

292

330

356

381

406

432

457

508

610

660

711

811

H

770

870

965

1200

1360

1560

1740

1930

2160

2420

2800

3200

3640

4050

4467

H1

无导流孔

114

132

150

188

225

247

275

312

335

380

445

490

560

610

715

有导流孔

214

257

300

388

475

547

625

712

785

880

1045

1190

1360

1510

1715

重量
(kg)

无导流孔

87

130

140

175

275

350

510

610

830

1150

1780

2350

3380

4460

5740

有导流孔

94

140

151

198

297

378

550

658

896

1240

1922

2530

3650

4817

6200

1.6

L

229

254

267

292

330

356

381

406

432

457

508

610

660

711

811

H

770

870

965

1200

1360

1560

1740

1930

2160

2420

2800

3200

3640

4050

4467

H1

无导流孔

114

132

150

188

225

247

275

312

335

380

445

490

560

610

715

有导流孔

214

257

300

388

475

547

625

712

785

880

1045

1190

1360

1510

1715

重量
(kg)

无导流孔

90

135

150

185

295

400

550

660

1030

1300

1950

3010

3800

5150

6360

有导流孔

97

145

162

200

318

432

596

713

1100

1400

2100

3250

4100

5560

6868

温馨提示:“Z543WF伞齿轮平板闸阀”所有文字、数据、图片均只适用于参考。
