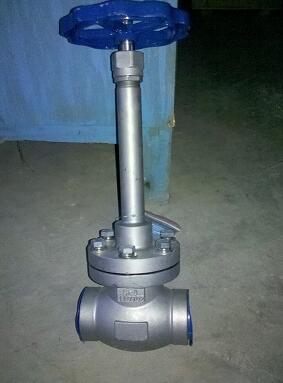

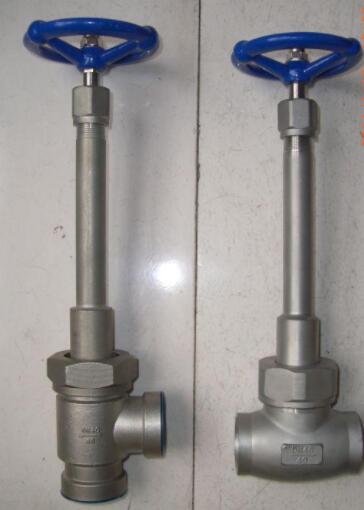

DZ61Y低温锻钢闸阀

DZ61Y低温锻钢闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 尼必可阀门为您提供全套工程阀门解决方案
  • 电话:021-65445283 18930107251
  • 传真:021-65446825
  • 邮箱:nbkco@163.com

详细介绍

DZ61Y低温锻钢闸阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。

设计与制造标准:

●设计与制造:ANSIB16.34API600API602

●法兰尺寸:ANSIB16.5

●压力温度:ANSIB1.20.1

●结构长度:ANSIB16.10

●对焊连接尺寸:ANSIB16.11

●检验与试验:API598

采用以下机构

全径或缩径

自定心压板压套式

整体式上密封座

阀座带有压力平衡孔(用于闸阀、球阀)

承插端符合ASME B16.11

螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

客户要求的特殊延长长度

客户要求的软密封截止阀

客户要求时的PTEE填料

客户要求的特殊低温测试

升降式和球式、截止止回阀

明杆支架型(OS£Y)

相关压力:

·800LB

DZ61Y低温锻钢闸阀 800Lb标准材质细表

序号
零件名称
AStoASTM
SStoASTM
LF2
LF3
F304(L)
F316(L)
1
阀体
A350LF2
A350LF3
A182F304(L)
A182F316(L)
2
阀座
A276420
A276410
A276304(L)
A276316(L)
3
闸板
A350LF2
A350LF3
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A350LF2
A350LF3
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B7
A193B8
A193B8M
7
阀杆
A182F6
A182F6
A182F304(L)
A182F316(L)
8
填料
A276420
A276 304
9
销钉
A193B7
A193B16
A193B8
A193B8M
10
活节螺栓
A276410
A182F304(L)
A182F316(L)
11
填料压套
A105
A182F11
A182F304(L)
A182F316(L)
12
填料压板
A1942H
A1944
A1948
A1948M
13
螺母
A1942H
A1944
A1948
A1948M
14
阀杆螺母
A276420
15
润滑垫片
A473431
16
铭牌
CVKST
17
紧锁螺母
A1942H
A1944
A1948
A1948M
18
手轮
A197
适用温度
≥—40℃
≥—101℃
≥—196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
92
111
120
120
140
178
H(开)
330
333
360
407
475
475
551
W
100
100
125
160
160
180
200
重量
螺栓式
5.2
7.1
9.4
13.5
15.0
17.8
28.0
焊接式
4.8
6.4
8.7
12.2
13.4
15.2
26.0

锻钢低温截止阀 800Lb标准材质细表

序号
零件名称
AStoASTM
SStoASTM
A350LF2
A350LF3
A182F304
A182F316(L)
1
阀体
A350LF2
A350LF3
A182F304(L)
A182F316(L)
2
阀瓣
A276410
A276304(L)
A276304(L)
A276316(L)
3
阀盖
A350LF2
A350LF3
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
螺栓螺母
A193B7
A193B7
A193B8
A193B8M
6
阀杆
A182F6
A182F6
A182F304(L)
A182F316(L)
7
填料
柔性石墨
PTFE
8
填料压套
A2764120
A182F304
9
销钉
A276420
A182F304
10
活节螺栓
A193B7
A193B16
A193B8
A193B8M
11
填料压板

AWCB
A351CF8

12
螺母
A1942H
A1944
A1948
A1948M
13
阀杆螺母
A276 410
14
手轮
A197
15
铭牌
CVKST
16
螺母
A1942H
A1944
A1948
A1948M
适用温度
≥-40℃
≥-101℃
≥-196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
92
111
120
120
172
200
H(开)
330
337
370
480
410
474
546
W
100
100
125
160
160
180
200
重量
螺栓式
5.2
7.2
10.9
13.5
15.2
19.8
29.0
焊接式
4.8
6.5
9.5
11.5
13.1
17.5
26.8
温馨提示:“DZ61Y低温锻钢闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
